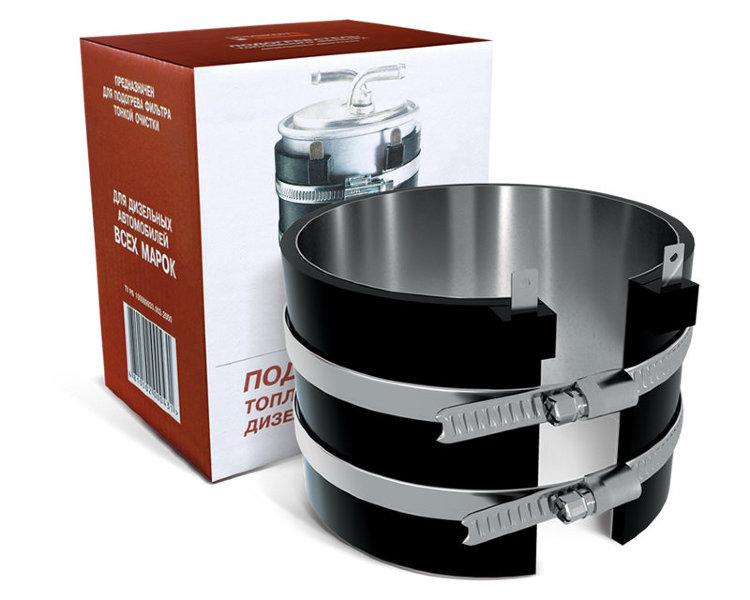

Подогреватель бандажный ПБ-103 (диаметр 78-91 мм)

ПРИМЕНЕНИЕ и ПРИНЦИП РАБОТЫ

Бандажный подогреватель предназначен для предпускового и маршевого подогрева фильтра тонкой очистки в при температурах до -40°С.

Подогреватель является разработкой компании "НОМАКОН" и уже более 15 лет успешно эксплуатируется во многих странах, в том числе в районах Крайнего Севера, обеспечивая бесперебойную работу дизелей любых типов автомобилей, включая спецтехнику. За время выпуска, более 150 тыс водителей смогли оценить его эффективность и высокую надежность.

5 – 10 минут разогрева перед запуском двигателя обеспечивают растворение нефтяных парафинов в объеме фильтра тонкой очистки и гарантируют фильтруемость дизтоплива. Таким образом устраняется главное препятствие на пути топлива по топливной магистрали и создаются условия для устойчивой работы двигателя.

Бандажный подогреватель устанавливается только на фильтры с металлическим корпусом.





МОНТАЖ И ЭКСПЛУАТАЦИЯ БАНДАЖНОГО ПОДОГРЕВАТЕЛЯ С РУЧНЫМ УПРАВЛЕНИЕМ

1 - подогреватель; 2 - фильтр тонкой очистки топлива; 3 - переключатель; 4 - реле; 5 - предохранитель; 6 - светодиод; 7 - замок зажигания; 8 - переключатель с индикацией

• Подогреватель надевается на фильтр тонкой очистки так, как показано на (рис. 1).
• Внимание! Категорически запрещается раскрывать подогреватель (рис. 2) или надевать его на фильтр, диаметр которого превышает максимально возможный.
• Переключатель с индикацией устанавливается в салоне в зоне видимости с места водителя.
• Подключение подогревателя производится согласно схеме (рис. 3).

ЭКСПЛУАТАЦИЯ

• Включение подогревателя осуществляется нажатием клавиши переключателя или кнопки 3 (см. схему).
• В зависимости от температуры окружающей среды рекомендуемая длительность предпускового нагрева составляет 3-6 мин.
• Подогреватель может быть включен постоянно при работающем генераторе.
• В автомобили с напряжением бортовой сети 24 В устанавливаются 2 нагревателя с последовательным электрическим подключением.
• Срок службы подогревателя не менее 5 лет.

Внимание! Запрещается оставлять подогреватель включенным длительное время при неработающем двигателе.

МОНТАЖ И ЭКСПЛУАТАЦИЯ БАНДАЖНОГО ПОДОГРЕВАТЕЛЯ С ТАЙМЕРОМ

1 - подогреватель; 2 - фильтр тонкой очистки топлива; 3 - предохранитель; 4 - замок зажигания; 5 - блок управления; 6 - кнопка

• Подогреватель надевается на фильтр тонкой очистки так, как показано на (рис. 1).
• Внимание! Категорически запрещается раскрывать подогреватель (рис. 2) или надевать его на фильтр, диаметр которого превышает максимально возможный.
• Переключатель с индикацией устанавливается в салоне в зоне видимости с места водителя.
• Подключение подогревателя производится согласно схеме (рис. 4).

ЭКСПЛУАТАЦИЯ

• Подогреватель рекомендуется включать при температуре окружающей среды ниже +5°С. Продолжительность предпускового подогрева в зависимости от температуры воздуха — 3-6 мин.
• Включение подогревателя осуществляется при включенном зажигании нажатием кнопки 6 (рис 6). При этом загорается светодиод в мигающем режиме.
• Выключение подогревателя производится повторным нажатием кнопки или выключением зажигания. Если при включенном зажигании подогреватель не выключен нажатием кнопки, то он автоматически отключается через 10 минут.
• При необходимости подогреватель может быть включен на постоянный режим работы. Для этого необходимо нажать кнопку на блоке управления и удерживать ее в нажатом состоянии не менее 2-х секунд до момента включения светодиода. Отключение подогревателя в этом случае производится повторным нажатием кнопки или выключением зажигания.

Внимание! Запрещается оставлять подогреватель включенным длительное время при неработающем двигателе.
